CÓMO LEER LA CURVA DE UNA BOMBA SUMERGIBLE
La curva de rendimiento es la herramienta que permite verificar si una bomba trabajará con eficiencia. Interpretarla correctamente ayuda a seleccionar el equipo adecuado para cada instalación y evitar fallas por sobredimensionamiento.

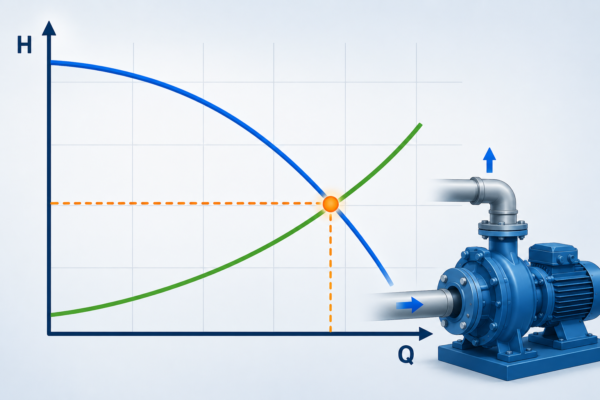

Toda bomba de calidad tiene en su ficha técnica una curva de rendimiento, una gráfica que muestra cómo varía el caudal según la altura manométrica.
El punto donde el caudal de diseño y la altura manométrica se cruzan dentro de esa gráfica es el punto de operación.
La curva de rendimiento permite comprobar si una bomba trabajará dentro de su zona de máxima eficiencia.
La bomba correcta es aquella cuyo punto de operación se encuentra dentro de la zona de mayor eficiencia, generalmente ubicada en el tercio central de la curva.
CUANDO LA BOMBA NO TRABAJA EN SU RANGO IDEAL
Si el punto de operación cae en el extremo izquierdo de la curva, donde existe alta presión y poco caudal, la bomba está sobredimensionada en altura y trabajará en una zona de bajo caudal con riesgo de cavitación.
Una bomba fuera de su curva de eficiencia consume más energía, trabaja con mayor esfuerzo y aumenta el riesgo de fallas.
Si el punto de operación se encuentra en el extremo derecho, donde existe mucho caudal y poca presión, la bomba está sobredimensionada en caudal, consumirá más energía de la necesaria y el motor generará mayor temperatura.
En ambos casos, la bomba trabaja fuera de su rango óptimo, reduciendo su eficiencia y acortando su vida útil.
CADA INSTALACIÓN NECESITA UN TIPO DE BOMBA

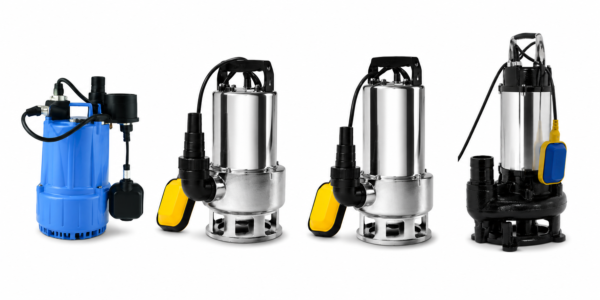

No todas las bombas sumergibles son iguales. Seleccionar el tipo correcto es tan importante como elegir la potencia adecuada.

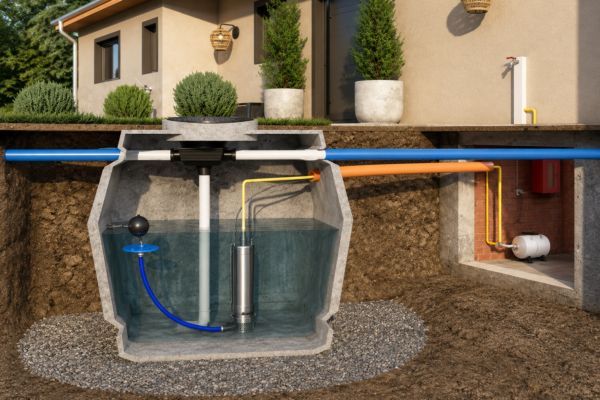

La bomba para cisterna de agua limpia está diseñada para agua potable sin sólidos en suspensión y utiliza impulsores de acero inoxidable o plástico de ingeniería. Es la más utilizada en instalaciones domésticas y comerciales.
La bomba para pozo profundo posee un cuerpo delgado para instalarse en tuberías de 4 o 6 pulgadas. Trabaja a grandes profundidades, entre 30 y 200 metros, y requiere cable sumergible de longitud exacta, además de protección contra arena.
La bomba para aguas residuales incorpora un impulsor abierto que permite el paso de sólidos sin obstruirse. Se utiliza en cisternas de aguas grises, fosas sépticas o sistemas de drenaje. Nunca debe instalarse una bomba para agua limpia en aguas residuales, ya que el impulsor puede destruirse en pocas semanas.
La bomba achicadora o de baja profundidad está diseñada para cisternas poco profundas o espacios confinados. Ofrece menor altura manométrica, pero resulta adecuada para instalaciones de un solo nivel.
Seleccionar el tipo correcto de bomba es tan importante como calcular correctamente el caudal y la altura manométrica.
Interpretar correctamente la curva de rendimiento y elegir el tipo de bomba adecuado permite que el sistema opere dentro de sus condiciones de diseño. Una selección basada en criterios técnicos reduce el consumo de energía, mejora el desempeño de la instalación y disminuye el riesgo de reparaciones y garantías.
