ERRORES QUE ARRUINAN UNA SOLDADURA DE COBRE

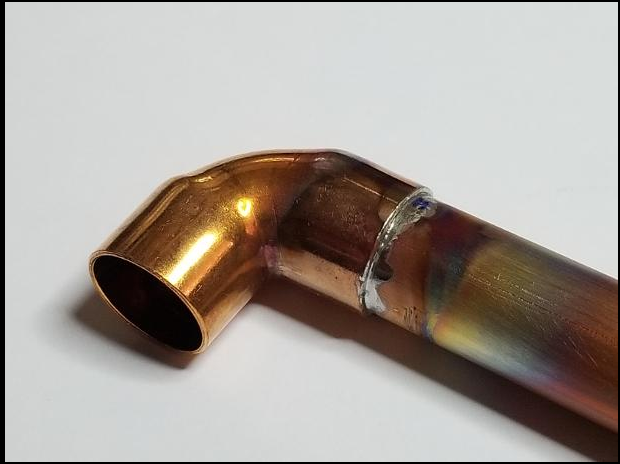

Una junta de cobre puede verse perfecta al terminar la instalación y, aun así, presentar fallas meses después. Conocer los errores más comunes permite evitar corrosión, porosidades y microfisuras que comprometen la resistencia de la unión.
No todas las fallas en una soldadura aparecen durante la prueba hidráulica. Algunas se desarrollan lentamente y solo se manifiestan cuando la instalación ya está en servicio.
Una soldadura bien ejecutada no solo debe verse uniforme; también debe permanecer libre de corrosión y microfisuras con el paso del tiempo.
Tres errores son responsables de la mayoría de estos problemas: dejar residuos de fundente en la junta, soldar con humedad dentro del tubo y enfriar la unión de forma brusca.
Aunque cada uno ocurre durante el proceso de instalación, sus consecuencias pueden aparecer semanas o incluso meses después.
EL FUNDENTE RESIDUAL CONTINÚA ACTUANDO
El fundente facilita la unión entre el cobre y la soldadura, pero si no se elimina al terminar el trabajo continúa actuando sobre el metal.
El ácido presente en el fundente puede seguir disolviendo el cobre después de que la junta ha enfriado y, entre 90 y 180 días, llegar a perforar la pared del tubo desde el interior.
El fundente que permanece sobre la junta continúa reaccionando con el cobre y puede convertirse en el origen de futuras fugas.
Una de las señales más comunes en campo es la aparición de manchas verde-azuladas alrededor del perímetro de la junta.
El protocolo correcto consiste en limpiar cada unión con agua caliente y un cepillo de cerdas de acero, inmediatamente después de soldar y antes de continuar con la siguiente conexión.
LA HUMEDAD Y EL ENFRIAMIENTO TAMBIÉN DEBILITAN LA UNIÓN
Otro error frecuente consiste en soldar cuando aún existe humedad dentro del tubo.
El vapor atrapado forma porosidades que reducen hasta 40% la resistencia de la unión. Exteriormente la soldadura puede parecer correcta, pero internamente presenta una estructura deficiente.
Antes de aplicar el fundente es recomendable purgar la tubería con aire comprimido, secarla utilizando el soplete a baja temperatura y verificar que ya no exista salida de vapor.
También debe evitarse enfriar la junta con agua o con un trapo mojado. El choque térmico genera microfisuras que no son visibles al terminar el trabajo, pero que pueden propagarse cuando la instalación comienza a operar bajo presión.
El procedimiento adecuado es permitir que la unión enfríe de manera natural, respetando los tiempos establecidos para cada diámetro de tubería.
La humedad y el enfriamiento brusco pueden generar defectos internos que solo aparecen cuando la instalación entra en operación.
La calidad de una soldadura no depende únicamente del material utilizado, sino del respeto al procedimiento durante cada etapa del trabajo. Evitar residuos de fundente, eliminar la humedad y permitir un enfriamiento natural son prácticas que ayudan a obtener uniones más resistentes, duraderas y confiables.
¡Te invitamos a disfrutar los artículos en la revista El Plomero Prefiere!
