Stilson: Un Legado de Vías Férreas

Del vapor a la infraestructura moderna: la llave Stilson revolucionó el ajuste de tuberías redondas mediante un diseño de mandíbula autoajustable.

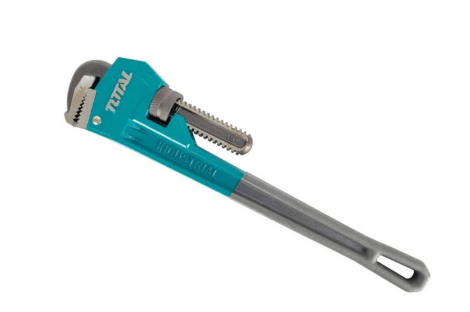

La llave Stilson, patentada por Daniel Chapman Stillson en 1869, representa uno de los hitos más significativos en la transición de la mecánica ferroviaria hacia la plomería industrial moderna. Antes de consolidarse como el brazo derecho de todo plomero, esta herramienta de muescas ajustables fue la salvación de los mecánicos de trenes en el siglo XIX. Su diseño original permitía morder tuberías redondas con una fuerza que ninguna llave inglesa de cara plana podía igualar. Hoy, más de 150 años después, la geometría de su mandíbula sigue siendo insuperable, demostrando que cuando un diseño es funcionalmente perfecto, el tiempo no altera su vigencia.

Mecánica de precisión: El diseño autoajustable que transformó la eficiencia en la plomería profesional.

Dinámica de agarre y torque mecánico

El éxito de la Stilson radica en su mecanismo de acción basculante. A diferencia de las llaves fijas, la mandíbula móvil de una Stilson posee un ligero juego intencional. Al aplicar presión sobre el mango, la mandíbula se inclina ligeramente, permitiendo que los dientes endurecidos se claven en la superficie de la tubería. Este fenómeno se conoce como efecto de cuña, donde a mayor fuerza aplicada al brazo de palanca, mayor es la presión de sujeción sobre el cilindro.

La construcción de estas herramientas ha evolucionado desde el hierro forjado original hacia aleaciones de acero al cromo-vanadio o cuerpos de aluminio de alta resistencia en versiones contemporáneas. El objetivo técnico es minimizar el peso sin sacrificar el límite elástico del material, permitiendo que la herramienta soporte altos niveles de torque sin deformaciones permanentes en la cremallera o el perno de ajuste.

Acero que hace historia: Desde 1869, la aleación perfecta para el control de conexiones industriales.

Geometría de los dientes y mantenimiento

La configuración de los dientes es crucial para la continuidad operativa en la obra. Las muescas están orientadas en direcciones opuestas: los dientes de la mandíbula superior miran hacia adelante, mientras que los de la inferior miran hacia atrás. Esta asimetría garantiza un agarre bidireccional que evita el deslizamiento, incluso en tuberías con presencia de lubricantes o humedad.

Desde una perspectiva de mantenimiento preventivo, la limpieza de la tuerca de ajuste y la inspección de los resortes internos son vitales. Un resorte fatigado impide que la mandíbula regrese a su posición de reposo, comprometiendo la rapidez de la operación hidráulica. Asimismo, el desgaste de los dientes reduce el coeficiente de fricción, lo que puede provocar el “redondeo” de las conexiones y daños colaterales en la instalación.

Potencia en cada giro: La geometría Stilson maximiza el torque sin dañar la estructura de la tubería.

• El origen ferroviario: Daniel Stillson trabajaba como mecánico en la Walworth Manufacturing Company en Boston. Su prototipo fue diseñado específicamente para resolver problemas de conexión en las calderas de vapor de los ferrocarriles, donde el espacio era reducido y las piezas eran invariablemente cilíndricas.

• Capacidad de carga: Una llave Stilson estándar de 18 pulgadas está diseñada para manejar tuberías de hasta 2 pulgadas de diámetro, pero su verdadera capacidad reside en la resistencia a la tracción de su perno maestro, el cual debe absorber toda la energía del apriete manual.

• El mango como palanca: El diseño del mango no es estético; su sección transversal en forma de “I” permite una distribución de tensiones óptima, evitando que la herramienta se doble bajo el esfuerzo de un torque extremo.

•

Resistencia certificada: Herramientas diseñadas para soportar las exigencias de la infraestructura moderna.

Hoy en día la estabilidad operativa de un sistema hidráulico depende, en gran medida, de la herramienta utilizada en su montaje. La precisión en el ajuste de las uniones roscadas es determinante para evitar fugas y garantizar la seguridad operativa en edificaciones comerciales e industriales.
