LA ALTURA MANOMÉTRICA DEFINE LA BOMBA IDEAL
La altura manométrica total determina si una bomba sumergible podrá entregar el caudal necesario en una instalación. Conocer cómo calcularla permite seleccionar el equipo adecuado y evitar fallas por una mala elección.
La altura manométrica total es la resistencia total que la bomba debe vencer para mover el agua desde donde está hasta donde tiene que llegar.
La altura manométrica no mide únicamente la altura; representa toda la resistencia que la bomba debe vencer para transportar el agua.
No es simplemente la distancia vertical; es la suma de cuatro componentes que el instalador debe calcular en cada obra.
LOS CUATRO COMPONENTES DE LA ALTURA MANOMÉTRICA
La altura geométrica de succión corresponde a la distancia vertical desde el nivel mínimo del agua en la cisterna hasta la bomba. Si la bomba está dentro de la cisterna a 2 metros de profundidad mínima del agua, este componente puede ser cero o negativo, ya que trabaja a favor.
La altura geométrica de descarga es la distancia vertical desde la bomba hasta el punto más alto de la instalación, generalmente la entrada del tinaco. Si el tinaco está a 8 metros sobre el nivel de la cisterna, este será el componente principal del cálculo.
Una correcta selección de la bomba depende de calcular la altura geométrica, las pérdidas por fricción y la presión residual de la instalación.
Las pérdidas por fricción aparecen cuando el agua circula por la tubería y pierde presión debido al diámetro, longitud, material del tubo y al número de codos, tees y válvulas. En instalaciones domésticas es común considerar entre 10% y 20% adicional sobre la altura geométrica total para cubrir estas pérdidas.

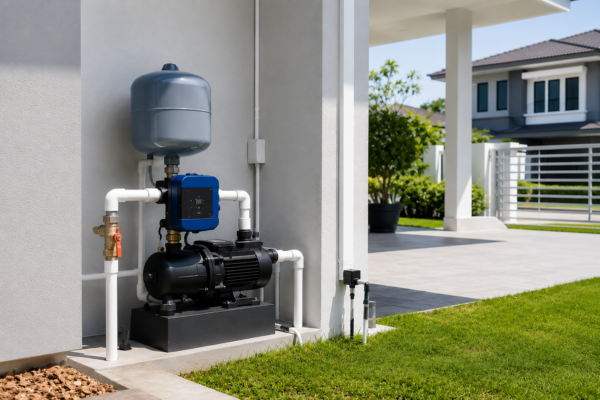

Finalmente, la presión residual requerida corresponde a la presión que debe permanecer disponible en el punto de entrega. En un sistema con tinaco por gravedad este valor es cero; en sistemas presurizados debe sumarse la presión de trabajo requerida convertida a metros columna de agua.
EL CÁLCULO COMPLETO EN UN EJEMPLO REAL

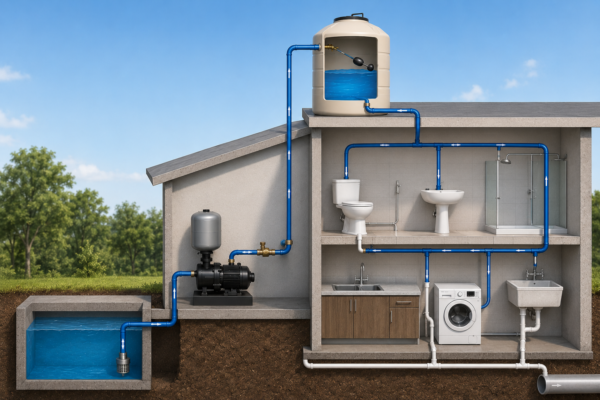

Instalación típica: cisterna enterrada a 2 metros de profundidad y tinaco ubicado en azotea a 6 metros sobre el nivel de la cisterna, con tubería de 1 pulgada, 25 metros de longitud y 6 codos de 90°.
- Altura geométrica total: 2 + 6 = 8 metros.
- Factor de fricción estimado (15%): 8 × 0.15 = 1.2 metros adicionales.
- Presión residual: 0 (sistema por gravedad).
- Altura manométrica total: 9.2 metros.
La bomba seleccionada debe entregar el caudal de diseño calculado anteriormente (22.5 L/min en el ejemplo) a una altura manométrica de al menos 9.2 metros. Ese es el punto de operación real que debe buscarse en la curva de rendimiento de la bomba.
La bomba adecuada es aquella que entrega el caudal requerido exactamente a la altura manométrica calculada para la instalación.
La altura manométrica es uno de los criterios más importantes para seleccionar una bomba sumergible. Un cálculo correcto permite elegir el equipo que realmente necesita la instalación, optimizar su desempeño y reducir el riesgo de fallas prematuras. Cada medición realizada en campo representa una inversión en eficiencia, confiabilidad y menor número de garantías.
