CENTRO DE CARGA PARA INSTALACIONES ELÉCTRICAS
El centro de carga Square D QOX204 está diseñado para sistemas de 120/240 V CA y 100 A, con instalación empotrada o sobrepuesta y compatibilidad con interruptores QO.

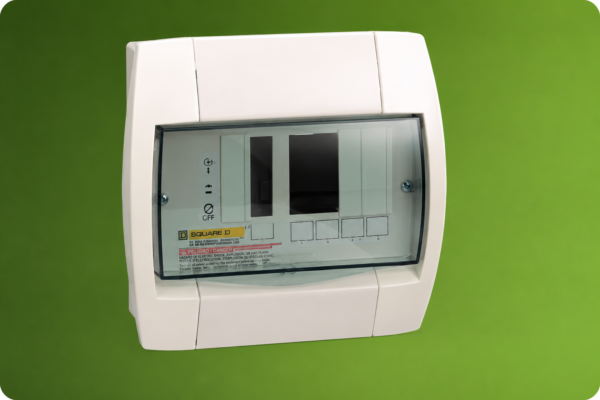

El centro de carga QOX204 de Square D está diseñado para organizar y distribuir la energía eléctrica dentro de una instalación. Su configuración está destinada a sistemas de 120/240 V CA, con una corriente nominal de 100 A.
El equipo cuenta con una configuración de 2 fases y 3 hilos, además de diferentes opciones de espacios para interruptores, de acuerdo con la configuración requerida.
La compatibilidad entre centro de carga e interruptores es parte fundamental de una instalación eléctrica correctamente configurada.
Su diseño permite integrarlo en proyectos donde se necesita concentrar la protección y distribución de diferentes circuitos eléctricos.
COMPATIBLE CON LA FAMILIA QO
El QOX204 es compatible con diferentes interruptores de la familia QO, entre ellos QO, QOGFI, QO2175SB y QOCAFI.
Esta compatibilidad permite configurar el centro de carga de acuerdo con las necesidades específicas de protección de la instalación.
Para el profesional eléctrico, verificar la compatibilidad entre el centro de carga y los interruptores es fundamental antes de realizar la selección.
EMPOTRADO O SOBREPUESTO

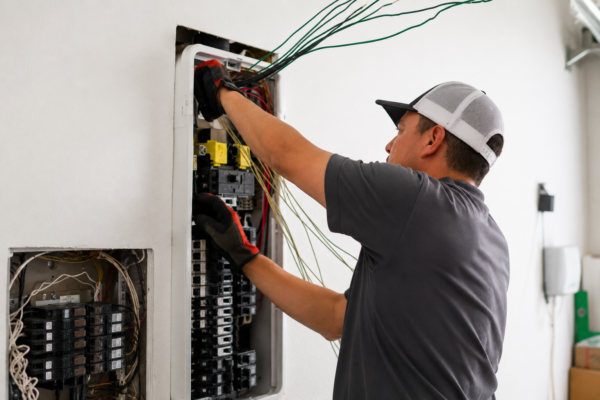

El centro de carga puede instalarse empotrado o sobrepuesto, lo que permite adaptarlo a diferentes condiciones de instalación.
Esta posibilidad ofrece mayor flexibilidad durante la planeación del proyecto, ya que el instalador puede considerar la configuración que corresponda con las características del espacio disponible.
La elección del tipo de montaje debe realizarse de acuerdo con las condiciones de la instalación y las especificaciones correspondientes.
BARRAS DE TIERRA Y NEUTRO
Entre sus componentes incorpora barra de tierra y barra de neutro aislada.
También cuenta con conectores de aluminio resistentes a la corrosión, elementos que forman parte de la configuración del centro de carga y permiten realizar las conexiones de los conductores correspondientes.
Puede instalarse empotrado o sobrepuesto y es compatible con diferentes interruptores de la familia QO.
El equipo puede utilizarse con conductores de cobre o aluminio, de acuerdo con la información proporcionada para el modelo.
UNA SOLUCIÓN PARA DIFERENTES CONFIGURACIONES
El modelo QOX204 dispone de espacios en configuraciones 2+6 y 2+8, lo que permite considerar diferentes necesidades de circuitos dentro de la instalación.
Para el ferretero, conocer estos datos facilita la asesoría al cliente. Preguntar por el voltaje del sistema, la corriente requerida, el número de circuitos y el tipo de interruptores que utilizará permite orientar mejor la selección.
No se trata únicamente de elegir un centro de carga por apariencia: sus características deben corresponder con el sistema eléctrico donde será instalado.
REGLA DE CAMPO
Antes de seleccionar un centro de carga, verifica voltaje, corriente nominal, número de circuitos, tipo de montaje y compatibilidad de los interruptores con el modelo.
