BOMBAS SUMERGIBLES: CÓMO CALCULAR EL CAUDAL QUE NECESITA UNA INSTALACIÓN
El caudal de una bomba sumergible no se estima ni se elige por experiencia. Se calcula a partir de la demanda real de la instalación para garantizar un funcionamiento eficiente y evitar problemas de desempeño.
El caudal no se adivina ni se estima; se calcula. El método de campo es simple y permite determinar el caudal mínimo que la bomba debe entregar en el punto de operación real.
La selección correcta de una bomba comienza conociendo la demanda real de agua de la instalación.

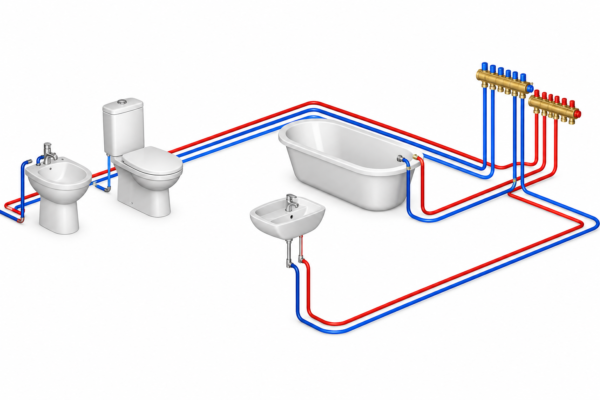

El primer paso consiste en contar los muebles que va a alimentar la bomba. Cada mueble sanitario tiene un consumo estimado estándar que sirve como base para el cálculo.
EL FACTOR DE SIMULTANEIDAD
El siguiente paso es aplicar el factor de simultaneidad. No todos los muebles se utilizan al mismo tiempo.
En una casa habitación, el factor de simultaneidad es aproximadamente 0.5, es decir, durante el momento de mayor demanda, alrededor del 50% de los muebles estará funcionando de manera simultánea.
El factor de simultaneidad permite calcular el consumo real de agua y evita seleccionar bombas sobredimensionadas.
En un edificio de departamentos, el factor disminuye a 0.3–0.4.
En un hotel o un hospital, puede incrementarse hasta 0.7, debido a que la demanda de agua ocurre con mayor frecuencia y simultaneidad.
DEL CÁLCULO AL CAUDAL DE DISEÑO
El resultado obtenido corresponde al caudal de diseño.
Para calcularlo se suman los consumos de todos los muebles y posteriormente se multiplican por el factor de simultaneidad.
Ese será el caudal mínimo que la bomba deberá entregar en el punto de operación real.
Ejemplo de campo
Casa de 3 recámaras, con 2 baños completos, 1 medio baño y 1 cocina.
Total de muebles:
- 2 regaderas (18 L/min)
- 3 lavabos (15 L/min)
- 2 WC con tanque (7 L/min)
- 1 fregadero (5 L/min)
Consumo total: 45 L/min
Con un factor de simultaneidad de 0.5, el caudal de diseño es de 22.5 L/min.
La bomba seleccionada deberá entregar como mínimo ese caudal en el punto de operación de la instalación.
El caudal de diseño es el dato que permite seleccionar una bomba capaz de responder a la demanda real de la instalación.
Calcular correctamente el caudal evita seleccionar equipos por intuición y permite que la bomba opere dentro de sus condiciones de diseño. Una memoria de cálculo respaldada por datos de campo no solo mejora el desempeño de la instalación; también reduce garantías y fortalece la confianza del cliente en el trabajo del especialista.
